前言
压敏电阻主要作用是保护电路免受过电压的损害。当电路中出现异常的高电压时，压敏电阻会迅速降低自身的阻值，将多余的电压能量泄放，从而起到保护电路中其他元件的作用，广泛应用于开关电源。
而贴片压敏电阻相较于插件品，其更为体积小巧，便于集成到各类小型化、轻薄化的电子设备中，能够有效节省空间，满足现代电子产品对小型化的需求。同时，贴片压敏电阻可靠性较高，焊接在电路板上后，不易因振动等因素而接触不良，且引线短，响应速度更快，能更好地应对瞬态过电压保护，非常适合高功率密度电源应用。

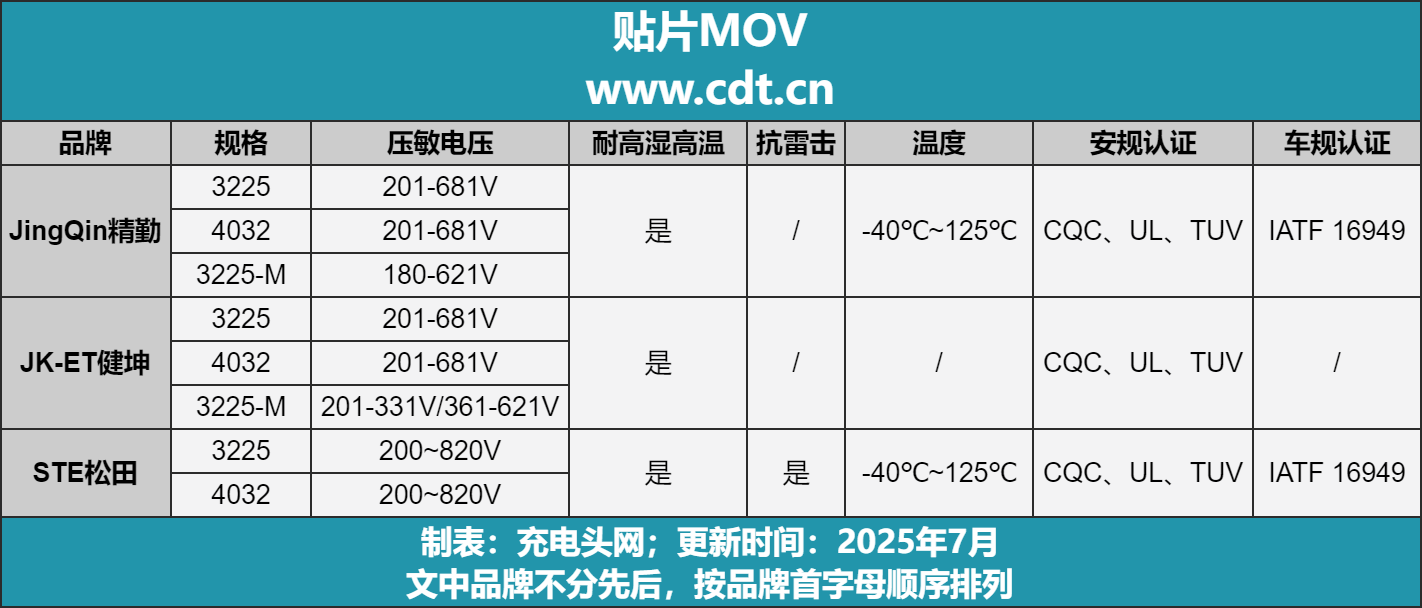

三家厂商推出贴片MOV
| 品牌 | 规格 | 压敏电压 | 耐高湿高温 | 抗雷击 | 温度 | 安规认证 | 车规认证 |
|---|---|---|---|---|---|---|---|
| JingQin精勤 | 3225 | 201–681 V | 是 | / | -40°C～125°C | CQC、UL、TUV | IATF 16949 |
| JingQin精勤 | 4032 | 201–681 V | 是 | / | -40°C～125°C | CQC、UL、TUV | IATF 16949 |
| JingQin精勤 | 3225-M | 180–621 V | 是 | / | -40°C～125°C | CQC、UL、TUV | IATF 16949 |
| JK-ET健坤 | 3225 | 201–681 V | 是 | / | / | CQC、UL、TUV | / |
| JK-ET健坤 | 4032 | 201–681 V | 是 | / | / | CQC、UL、TUV | / |
| JK-ET健坤 | 3225-M | 201–331 V / 361–621 V | 是 | / | / | CQC、UL、TUV | / |
| STE松田 | 3225 | 200～820 V | 是 | 是 | -40°C～125°C | CQC、UL、TUV | IATF 16949 |
| STE松田 | 4032 | 200～820 V | 是 | 是 | -40°C～125°C | CQC、UL、TUV | IATF 16949 |
原表品牌按首字母排列。认证栏目仅转录历史报道，不是有效证书核实：IATF 16949是质量管理体系标准，不能解释为器件车规认证；CQC/UL/TUV须按具体型号、证书及有效范围另核。原表电压数字照录，不把型号代码自动改成额定电压。
三家厂商推出的贴片MOV部分参数如上表所示，详细信息将在下文为您介绍。

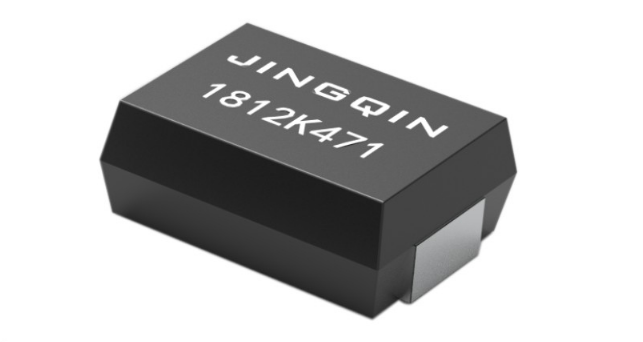

JingQin精勤贴片MOV
精勤贴片压敏电阻拥有小体积、大浪涌的优势，整体结构紧凑小巧，封装材料满足UL94-V0，同时拥有着优越的高湿高温性能和强大的抑制浪涌的能力。其采用SMD料盘包装与可随其他贴片元件一起自动贴片焊接，减少人工操作，实现高效、可靠、环保的生产流程。精勤贴片型压敏电阻工作温度和储存温度都在-40℃~125℃，适用于LED电路保护、工业设备、通讯设备、汽车电子等相关领域。

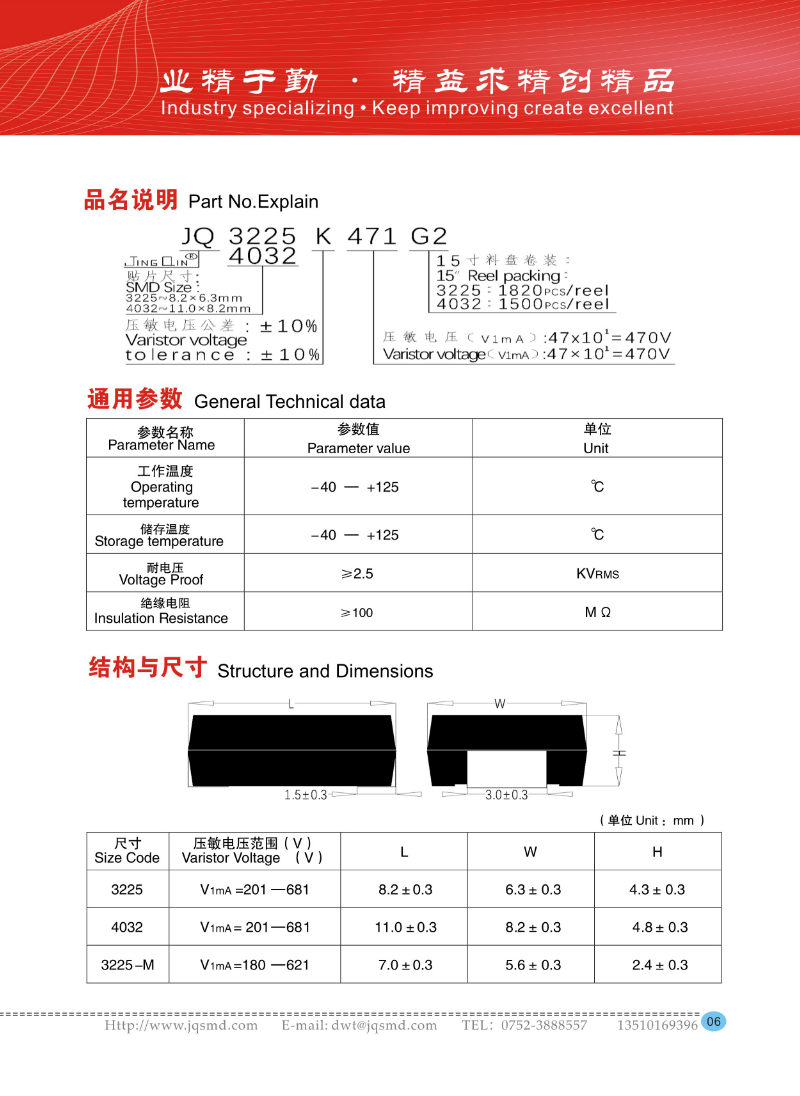

| 字段 | 说明 |
|---|---|
| 品牌 | JQ / JING QIN |
| 贴片尺寸 | 3225≈8.2×6.3 mm；4032≈11.0×8.2 mm |
| 压敏电压公差 | K：±10% |
| 压敏电压 V1mA | 471：47×10¹=470 V |
| 15寸料盘卷装 | 3225：1820 pcs/reel；4032：1500 pcs/reel |
| 参数名称 | 参数值 | 单位 |
|---|---|---|
| 工作温度 | -40～+125 | °C |
| 储存温度 | -40～+125 | °C |
| 耐电压 | ≥2.5 | kVRMS |
| 绝缘电阻 | ≥100 | MΩ |
本图未列耐电压和绝缘电阻测量条件；这些数值不能被解释为连续工作电压。
| 尺寸代码 | 压敏电压范围 V1mA (V) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
| 3225 | 201–681 | 8.2±0.3 | 6.3±0.3 | 4.3±0.3 |
| 4032 | 201–681 | 11.0±0.3 | 8.2±0.3 | 4.8±0.3 |
| 3225-M | 180–621 | 7.0±0.3 | 5.6±0.3 | 2.4±0.3 |
图示端部长度1.5±0.3 mm，端部宽度3.0±0.3 mm。电压范围数字保持原表。
在实际参数规格层面，精勤贴片型压敏电阻具备3225和4032和3225-M规格，压敏电压分别为201-681V、201-681V以及180-621V。

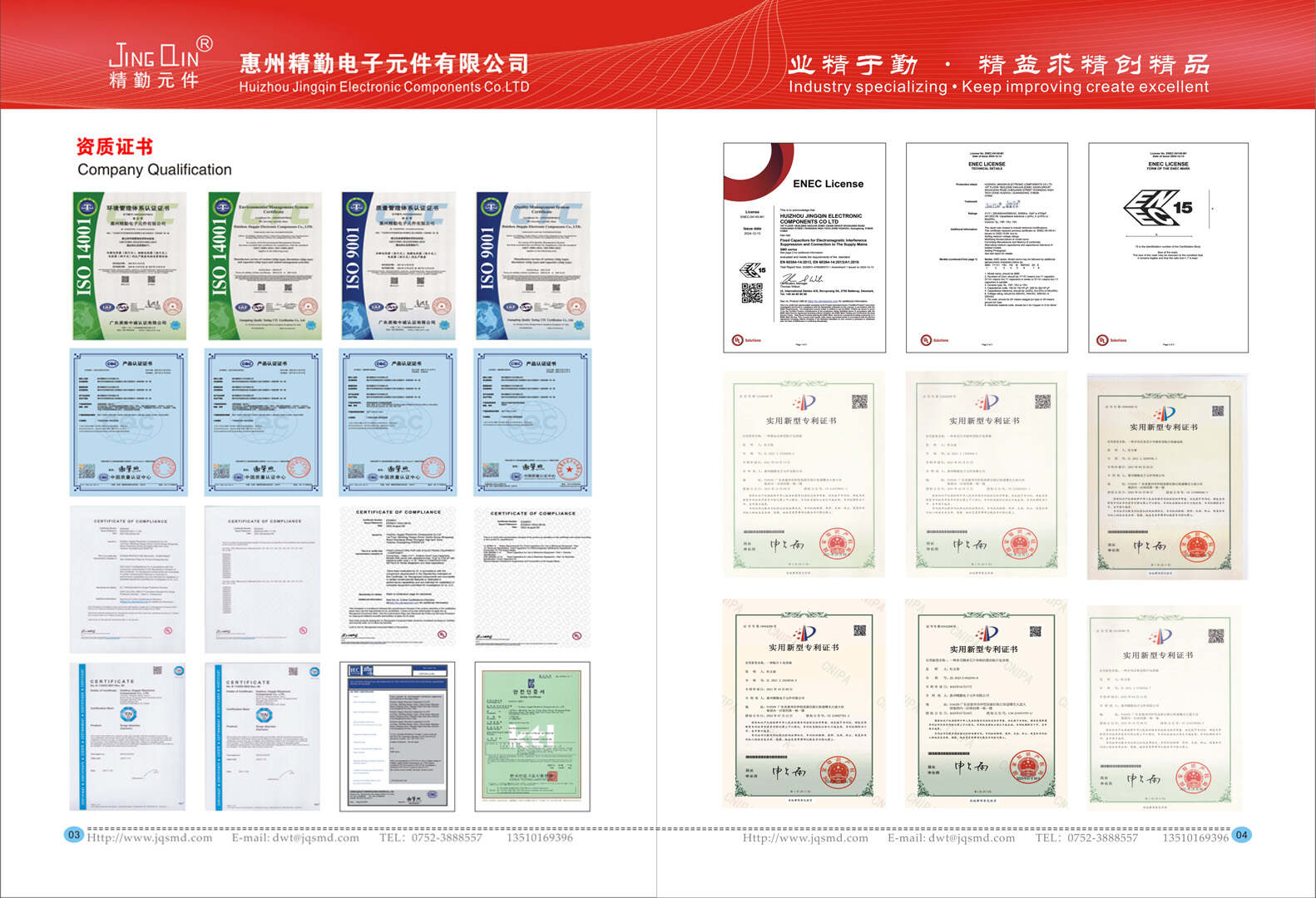

充电头网了解到，精勤相关产品已通过CQC、UL以及TUV认证，产品质量稳定可靠，满足产品全球铺货需求。

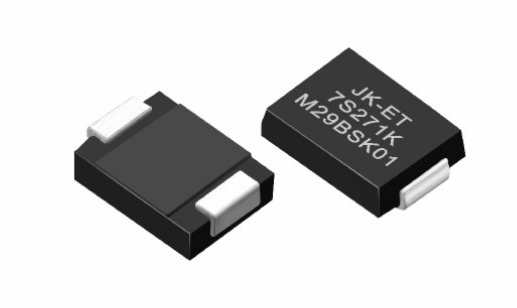

JK-ET健坤贴片MOV

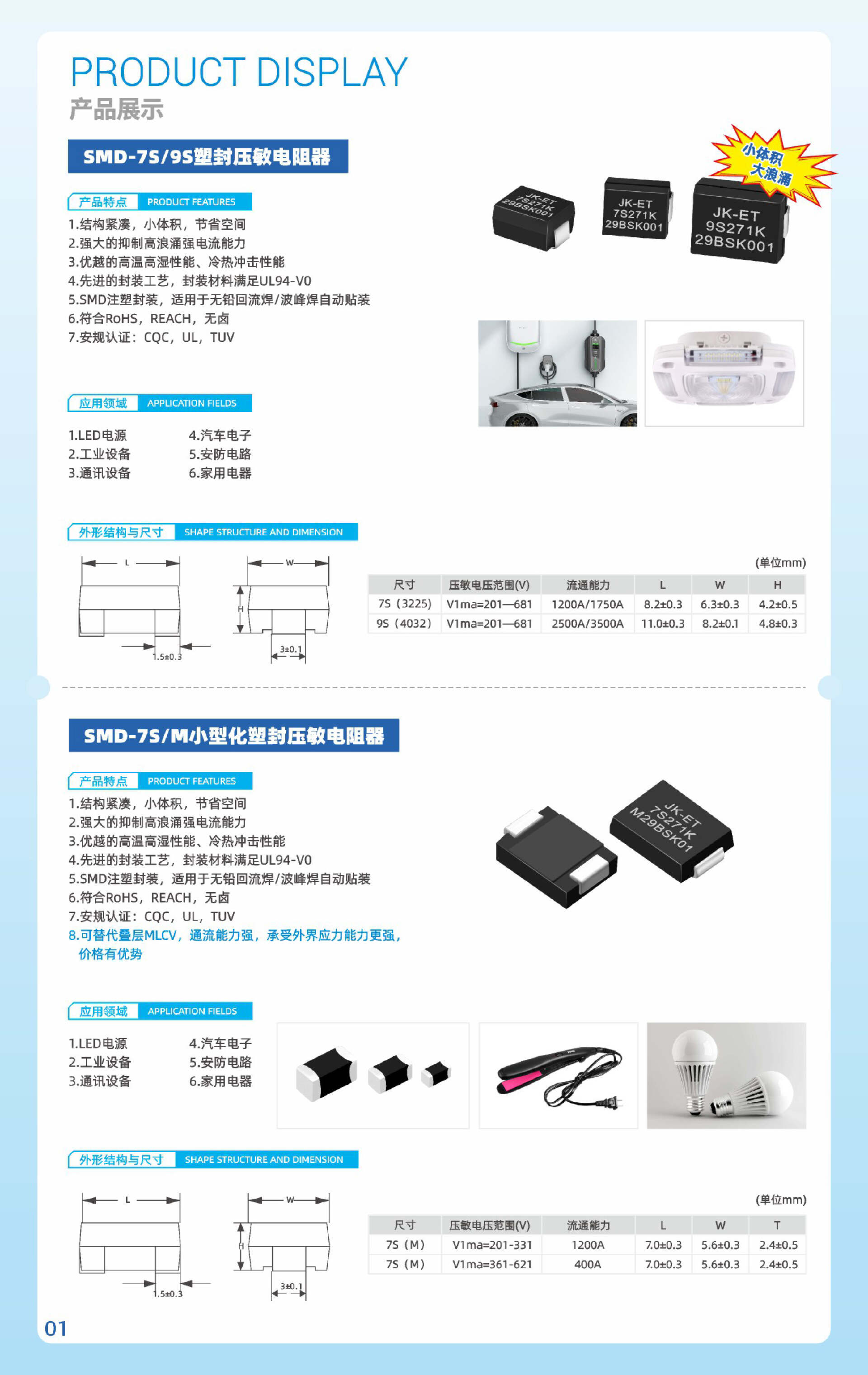

健坤科技贴片MOV拥有SMD-7S/9S系列压敏电阻以及SMD-7S/M小型化压敏电阻两系列产品线。两系列产品均具备体积小、机构紧凑特性，具备强大的一致高浪涌强电流能力以及优越的高温高湿性能以及冷热冲击性能，采用SMD封装，适用于表面自动贴装，封装材料满足UL94-V0标准，同时产品符合RoHS、REACH规范，并通过CQC、UL以及TUV认证。上述产品适用于LED电源、工业设备、通讯设备、汽车电子、安防电路、家用电器等诸多领域应用。
| 尺寸 | 压敏电压范围 V1mA (V) | 流通能力 (A) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
| 7S (3225) | 201–681 | 1200 / 1750 | 8.2±0.3 | 6.3±0.3 | 4.2±0.5 |
| 9S (4032) | 201–681 | 2500 / 3500 | 11.0±0.3 | 8.2±0.1 | 4.8±0.3 |
原表未给两项电流值各自脉冲次数/波形；不得自行补入。图示端部长度1.5±0.3 mm，宽度3±0.1 mm。
| 尺寸 | 压敏电压范围 V1mA (V) | 流通能力 (A) | L (mm) | W (mm) | T (mm) |
|---|---|---|---|---|---|
| 7S (M) | 201–331 | 1200 | 7.0±0.3 | 5.6±0.3 | 2.4±0.5 |
| 7S (M) | 361–621 | 400 | 7.0±0.3 | 5.6±0.3 | 2.4±0.5 |
原表未给电流脉冲次数/波形。图示端部长度1.5±0.3 mm，宽度3±0.1 mm。
在实际参数规格层面，SMD-7S/9S系列产品具备3225和4032规格，压敏电压均为201-681V；而SMD-7S/M系列小型化产品则提供3225-M规格，压敏电压范围提供201-331V和361-621V两系列产品。
充电头网了解到，健坤相关产品已通过CQC、UL以及TUV认证，产品质量稳定可靠，满足产品全球铺货需求。
STE松田SMD系列贴片MOV
松田SMD系列贴片压敏电阻采用满足UL94-V0的先进封装工艺，具备良好的阻燃性能，同时结构紧凑、体积小，可节省PCB空间，适用无铅回流焊和波峰焊自动贴装；在性能方面，该系列器件更强的高浪涌电流抑制能力和高温高湿性能，满足恶劣环境应用需求，适合LED电路保护、工业设备、通讯设备、家用电器、电源适配器等场景应用，可有效保障设备在复杂电气环境下稳定运行。

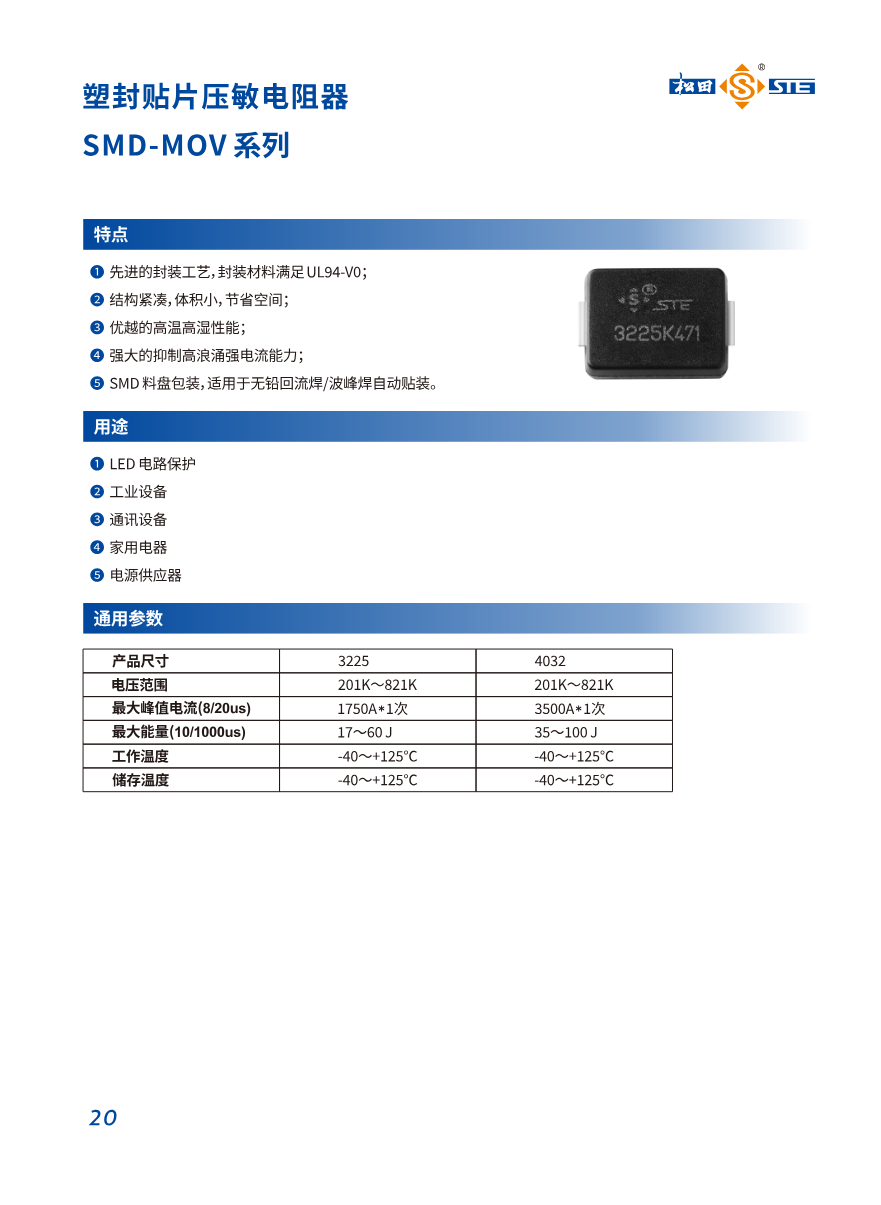

| 产品尺寸 | 3225 | 4032 |
|---|---|---|
| 电压范围 | 201K～821K | 201K～821K |
| 最大峰值电流 (8/20 μs) | 1750 A×1次 | 3500 A×1次 |
| 最大能量 (10/1000 μs) | 17～60 J | 35～100 J |
| 工作温度 | -40～+125°C | -40～+125°C |
| 储存温度 | -40～+125°C | -40～+125°C |
历史图第20页，未见修订日期。能量范围17～60/35～100 J与2025-04-29报道所引2024-11-14图的17～73/35～110 J不同，照录本图，不合并为统一额定范围。
在参数方面，松田压敏电阻具备3225（8.0×6.3mm），和4032（10.75×8.2mm）两种封装形式，压敏电压范围均为200~820V。

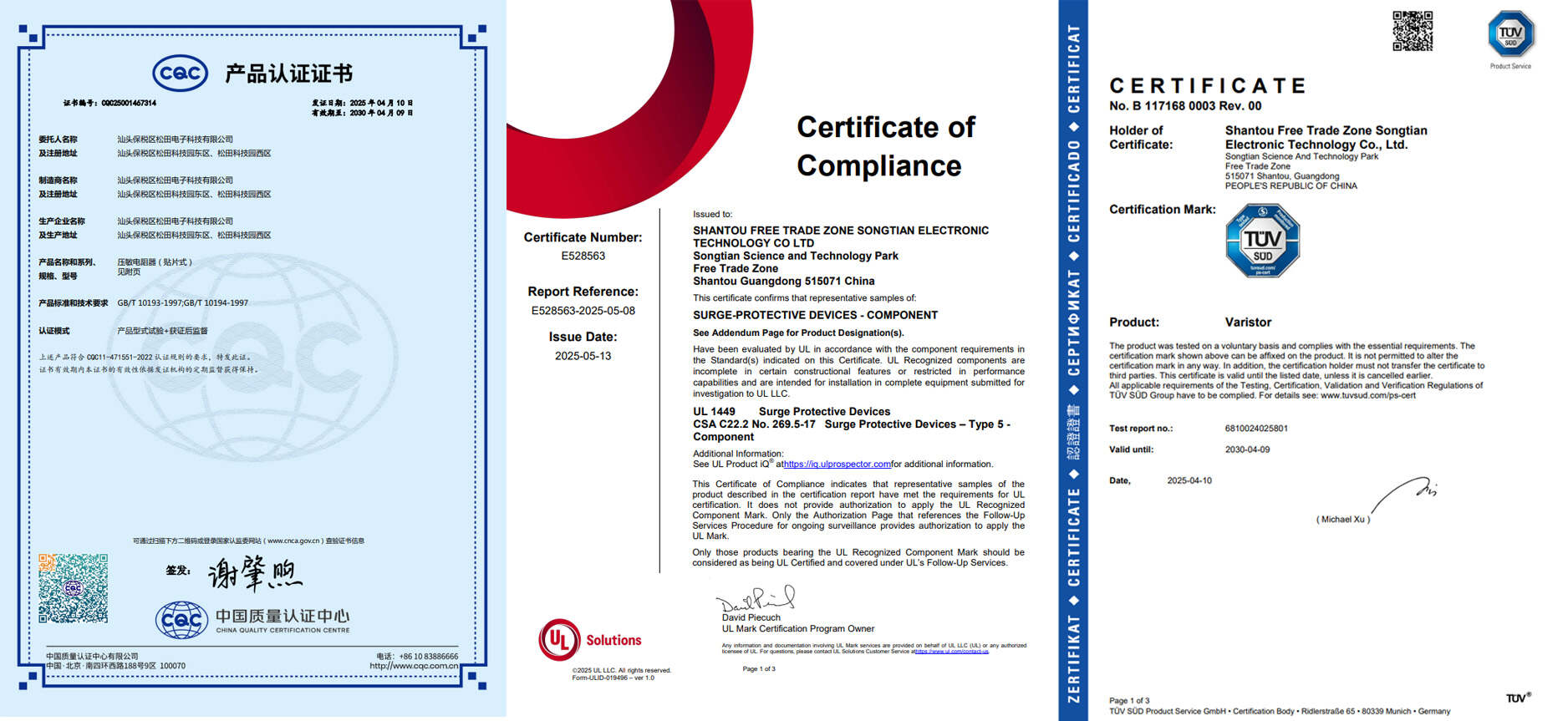

充电头网了解到，松田相关产品已通过CQC、UL以及TUV认证，产品质量稳定可靠，满足产品全球铺货需求。
充电头网总结
目前贴片型压敏电阻成功解决了传统压敏电阻的痛点。其高集成度与小型化的设计理念，为产品的轻薄设计提供了有力支持。上述三家厂商推出的贴片型压敏电阻系列，涵盖了多种规格型号，能够充分满足不同应用场景的多样化需求。无论是企业工程师还是个人爱好者，均能从中找到符合自身特定需求的理想选择，从而推动产品在性能与设计上的持续优化与创新。
