松田推出扛雷贴片NTC，助力快充开发更小、更薄

前言

松田推出的SMD NTC系列是一种表面贴装式的负温度系数热敏电阻，具有响应快、性能稳定的特点，同时，贴片NTC体积更小，能够应对更为紧凑的电路板空间，且安装后更加牢固，可靠性更高，且在大规模生产中，自动表面贴装生产效率高，人工成本也更具优势，更符合现代电子设备小型化、轻薄化和高效生产的需求。

充电头网了解到，松田现推出的SMD表面贴装NTC产品结合了一定扛雷击特性，部分场景下可以通过一定限度的雷击电流而不会损坏，有效提升产品整体恶劣工作环境可靠性。

松田贴片NTC

松田推出的SMD NTC热敏电阻器是一种采用表面贴装技术的负温度系数热敏电阻器，采用先进封装工艺，具备结构紧凑、体积小、响应快、性能稳定的特点，具备强大的浪涌抑制能力，同时该器件还具备一定扛雷能力，防止被雷击损坏，适合在电路保护、工控、通讯、消费电子和汽车电子等对PCB空间利用率有需求的场景应用。

料号字段说明
字段	原图说明
型号	SMD
类型	NTC：负温度系数热敏电阻器
贴片尺寸	3225≈8.1×6.0 mm；2522≈6.0×5.6 mm；1815≈4.5×3.9 mm
脚形	N：内折
零功率电阻	1R5：1.5 Ω；100：10 Ω；101：100 Ω
最大稳态电流	01：1 A；S5：1.5 A；02：2 A；03：3 A；04：4 A；05：5 A
零功率电阻公差	L：±15%；M：±20%

尺寸为该图近似值，不代替后续详细尺寸表。

原图最大电流减额示例
项目	数值/表达式
环境温度 Ta	60°C
示例温度上限 Tu	200°C
原图公式	ITa = [1 − (Ta − 25)/(Tu − 25)] × Imax = 80% Imax

200°C是该图计算示例，不是这些器件的额定工作温度；本篇对应规格表分别给出155°C或175°C上限。原图低温曲线形状亦仅按原图留档，不外推可用额定值。

原图特点及用途说明
项目	原图文字
特点1	先进的封装工艺，封装材料满足UL94-V0
特点2	结构紧凑，体积小，节省空间
特点3	优越的高温高湿性能
特点4	强大的抑制浪涌能力
特点5	SMD料盘包装，适用于无铅回流焊/波峰焊自动贴装
用途	电路保护、工业设备、通讯设备、消费电子、汽车电子

这些是历史宣传图中的表述，不独立证明认证、环境试验或车规资格。焊接适用性应按对应器件焊接曲线确认。

该系列热敏电阻器提供1815、2522和3225三种贴片尺寸，封装材料符合UL94-V0标准，产品尺寸分别为4.5×3.9mm、6.0×5.6mm以及8.1×6.0mm，提供内折引脚形式，阻值范围覆盖1.5Ω至200Ω。

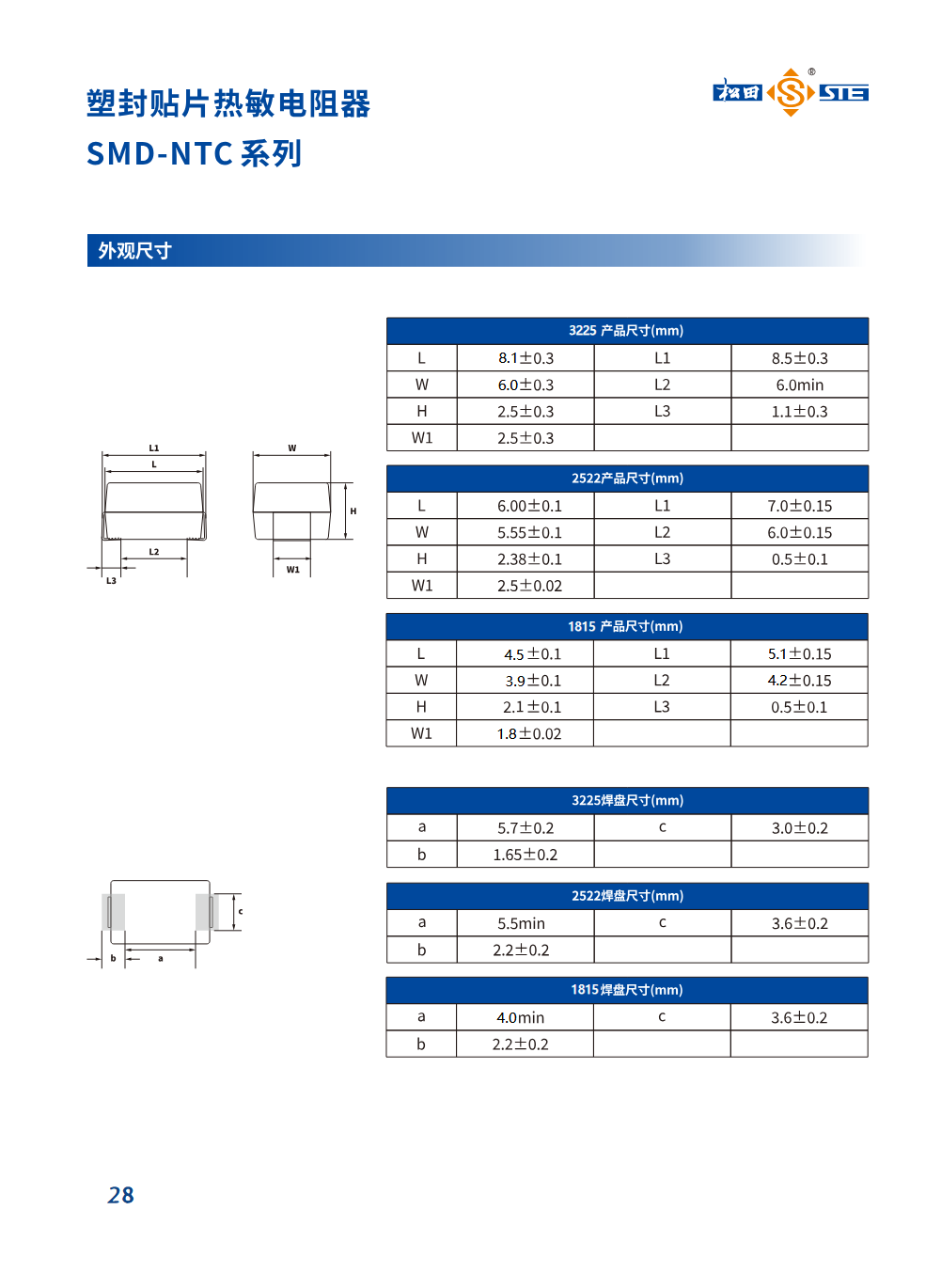

松田贴片NTC — 原文图 3 — 图 3 · 松田贴片NTC。图片来源：充电头网。图片来源

3225产品尺寸
符号	尺寸 (mm)
L	8.1±0.3
W	6.0±0.3
H	2.5±0.3
W1	2.5±0.3
L1	8.5±0.3
L2	6.0 min
L3	1.1±0.3

3225焊盘尺寸
符号	尺寸 (mm)
a	5.7±0.2
b	1.65±0.2
c	3.0±0.2

2522产品尺寸
符号	尺寸 (mm)
L	6.00±0.1
W	5.55±0.1
H	2.38±0.1
W1	2.5±0.02
L1	7.0±0.15
L2	6.0±0.15
L3	0.5±0.1

2522焊盘尺寸
符号	尺寸 (mm)
a	5.5 min
b	2.2±0.2
c	3.6±0.2

1815产品尺寸
符号	尺寸 (mm)
L	4.5±0.1
W	3.9±0.1
H	2.1±0.1
W1	1.8±0.02
L1	5.1±0.15
L2	4.2±0.15
L3	0.5±0.1

1815焊盘尺寸
符号	尺寸 (mm)
a	4.0 min
b	2.2±0.2
c	3.6±0.2

松田电子SMD系列NTC采用内折引脚的形式，在尺寸上更加紧凑，焊盘设计更为精细，可助于厂商均严格控制尺寸公差，确保安装精度和可靠性，有助降低废品率。

松田贴片NTC — 原文图 4 — 图 4 · 松田贴片NTC。图片来源：充电头网。图片来源

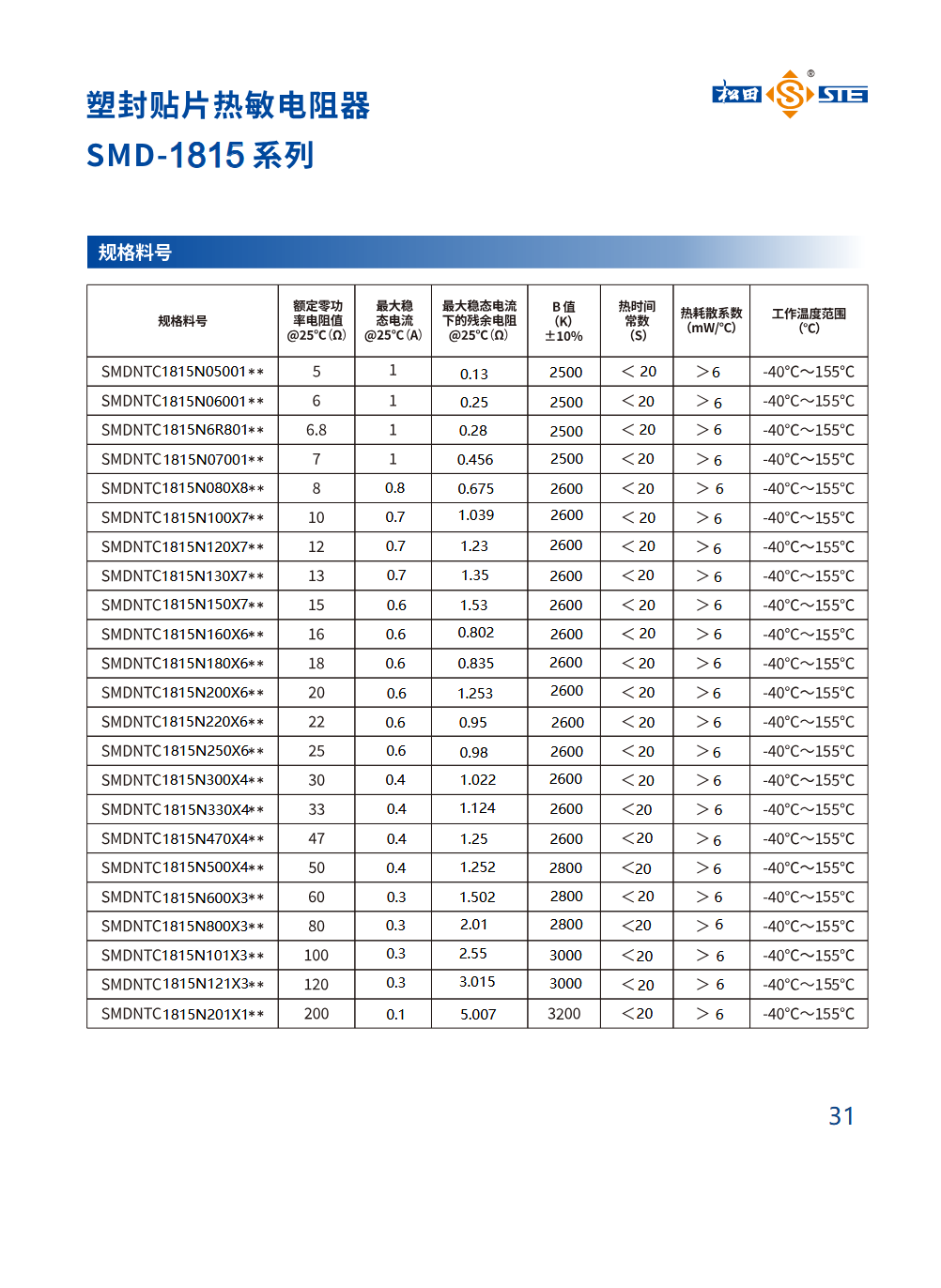

SMD-1815系列规格型号
规格料号	额定零功率电阻值 @25°C (Ω)	最大稳态电流 @25°C (A)	最大稳态电流下的残余电阻 @25°C (Ω)	B值 (K)，±10%	热时间常数 (s)	热耗散系数 (mW/°C)	工作温度范围 (°C)
SMDNTC1815N05001**	5	1	0.13	2500	<20	>6	-40°C～155°C
SMDNTC1815N06001**	6	1	0.25	2500	<20	>6	-40°C～155°C
SMDNTC1815N6R801**	6.8	1	0.28	2500	<20	>6	-40°C～155°C
SMDNTC1815N07001**	7	1	0.456	2500	<20	>6	-40°C～155°C
SMDNTC1815N080X8**	8	0.8	0.675	2600	<20	>6	-40°C～155°C
SMDNTC1815N100X7**	10	0.7	1.039	2600	<20	>6	-40°C～155°C
SMDNTC1815N120X7**	12	0.7	1.23	2600	<20	>6	-40°C～155°C
SMDNTC1815N130X7**	13	0.7	1.35	2600	<20	>6	-40°C～155°C
SMDNTC1815N150X7**	15	0.6	1.53	2600	<20	>6	-40°C～155°C
SMDNTC1815N160X6**	16	0.6	0.802	2600	<20	>6	-40°C～155°C
SMDNTC1815N180X6**	18	0.6	0.835	2600	<20	>6	-40°C～155°C
SMDNTC1815N200X6**	20	0.6	1.253	2600	<20	>6	-40°C～155°C
SMDNTC1815N220X6**	22	0.6	0.95	2600	<20	>6	-40°C～155°C
SMDNTC1815N250X6**	25	0.6	0.98	2600	<20	>6	-40°C～155°C
SMDNTC1815N300X4**	30	0.4	1.022	2600	<20	>6	-40°C～155°C
SMDNTC1815N330X4**	33	0.4	1.124	2600	<20	>6	-40°C～155°C
SMDNTC1815N470X4**	47	0.4	1.25	2600	<20	>6	-40°C～155°C
SMDNTC1815N500X4**	50	0.4	1.252	2800	<20	>6	-40°C～155°C
SMDNTC1815N600X3**	60	0.3	1.502	2800	<20	>6	-40°C～155°C
SMDNTC1815N800X3**	80	0.3	2.01	2800	<20	>6	-40°C～155°C
SMDNTC1815N101X3**	100	0.3	2.55	3000	<20	>6	-40°C～155°C
SMDNTC1815N121X3**	120	0.3	3.015	3000	<20	>6	-40°C～155°C
SMDNTC1815N201X1**	200	0.1	5.007	3200	<20	>6	-40°C～155°C

原表SMDNTC1815N150X7**对应15 Ω、0.6 A，照录此历史图表，不按型号编码推改。

松田电子SMD系列NTC具备1815、2522系列和3225系列可选，其中1815系列阻值覆盖5~200Ω，热耗散系数均大于6mW/℃，工作温度范围-40~155℃。

松田贴片NTC — 原文图 5 — 图 5 · 松田贴片NTC。图片来源：充电头网。图片来源

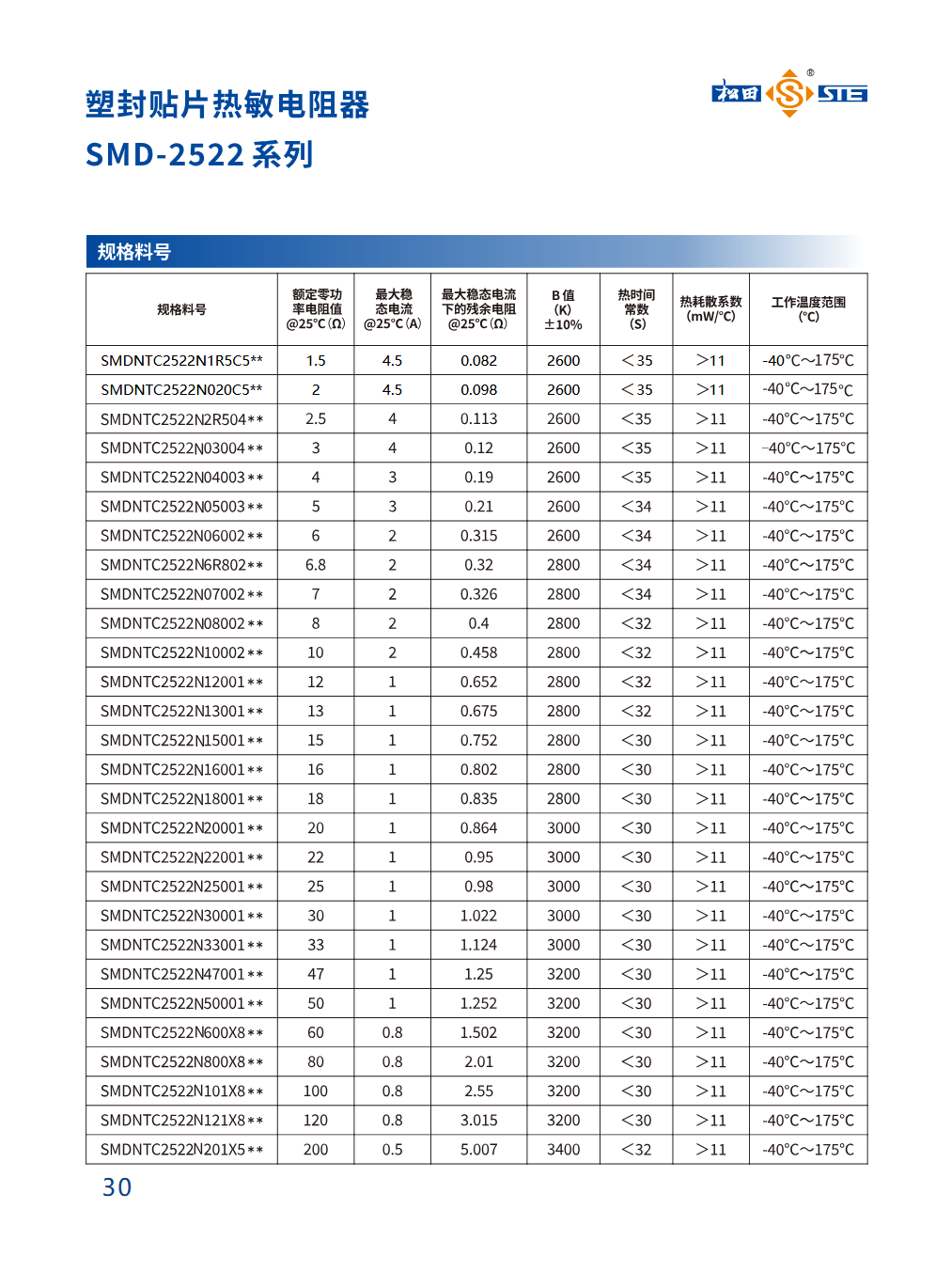

SMD-2522系列规格型号
规格料号	额定零功率电阻值 @25°C (Ω)	最大稳态电流 @25°C (A)	最大稳态电流下的残余电阻 @25°C (Ω)	B值 (K)，±10%	热时间常数 (s)	热耗散系数 (mW/°C)	工作温度范围 (°C)
SMDNTC2522N1R5C5**	1.5	4.5	0.082	2600	<35	>11	-40°C～175°C
SMDNTC2522N020C5**	2	4.5	0.098	2600	<35	>11	-40°C～175°C
SMDNTC2522N2R504**	2.5	4	0.113	2600	<35	>11	-40°C～175°C
SMDNTC2522N03004**	3	4	0.12	2600	<35	>11	-40°C～175°C
SMDNTC2522N04003**	4	3	0.19	2600	<35	>11	-40°C～175°C
SMDNTC2522N05003**	5	3	0.21	2600	<34	>11	-40°C～175°C
SMDNTC2522N06002**	6	2	0.315	2600	<34	>11	-40°C～175°C
SMDNTC2522N6R802**	6.8	2	0.32	2800	<34	>11	-40°C～175°C
SMDNTC2522N07002**	7	2	0.326	2800	<34	>11	-40°C～175°C
SMDNTC2522N08002**	8	2	0.4	2800	<32	>11	-40°C～175°C
SMDNTC2522N10002**	10	2	0.458	2800	<32	>11	-40°C～175°C
SMDNTC2522N12001**	12	1	0.652	2800	<32	>11	-40°C～175°C
SMDNTC2522N13001**	13	1	0.675	2800	<32	>11	-40°C～175°C
SMDNTC2522N15001**	15	1	0.752	2800	<30	>11	-40°C～175°C
SMDNTC2522N16001**	16	1	0.802	2800	<30	>11	-40°C～175°C
SMDNTC2522N18001**	18	1	0.835	2800	<30	>11	-40°C～175°C
SMDNTC2522N20001**	20	1	0.864	3000	<30	>11	-40°C～175°C
SMDNTC2522N22001**	22	1	0.95	3000	<30	>11	-40°C～175°C
SMDNTC2522N25001**	25	1	0.98	3000	<30	>11	-40°C～175°C
SMDNTC2522N30001**	30	1	1.022	3000	<30	>11	-40°C～175°C
SMDNTC2522N33001**	33	1	1.124	3000	<30	>11	-40°C～175°C
SMDNTC2522N47001**	47	1	1.25	3200	<30	>11	-40°C～175°C
SMDNTC2522N50001**	50	1	1.252	3200	<30	>11	-40°C～175°C
SMDNTC2522N600X8**	60	0.8	1.502	3200	<30	>11	-40°C～175°C
SMDNTC2522N800X8**	80	0.8	2.01	3200	<30	>11	-40°C～175°C
SMDNTC2522N101X8**	100	0.8	2.55	3200	<30	>11	-40°C～175°C
SMDNTC2522N121X8**	120	0.8	3.015	3200	<30	>11	-40°C～175°C
SMDNTC2522N201X5**	200	0.5	5.007	3400	<32	>11	-40°C～175°C

本图为报道时的历史参数，包含1.5 Ω与2 Ω、4.5 A行。它与2025-03-21版规格书范围及若干残余电阻/B值不同，未用新版数值覆盖历史图表。

而2522系列阻值覆盖1.5~200Ω，热耗散系数均大于11mW/℃，工作温度范围-40~175℃。

松田贴片NTC — 原文图 6 — 图 6 · 松田贴片NTC。图片来源：充电头网。图片来源

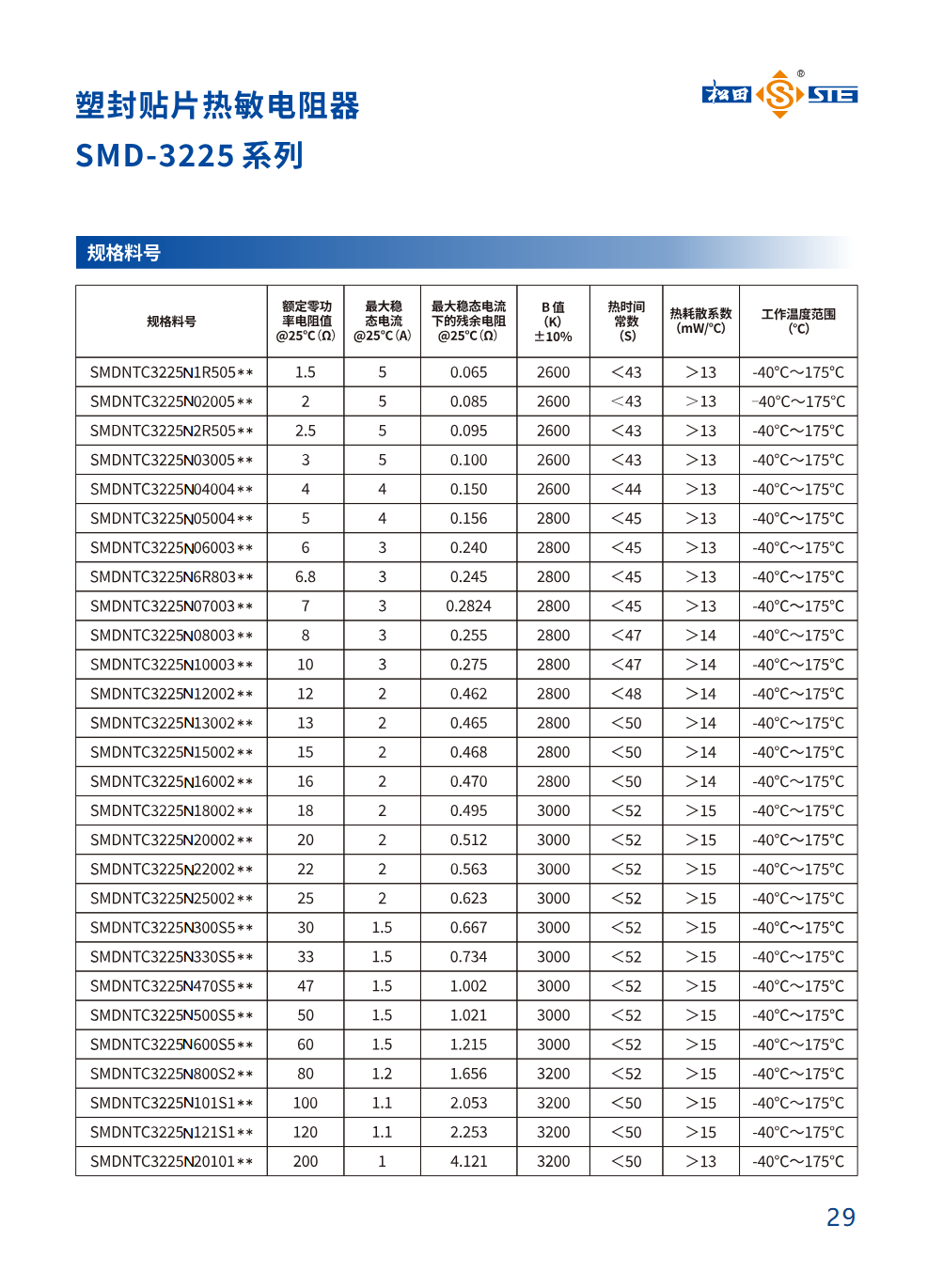

SMD-3225系列规格型号
规格料号	额定零功率电阻值 @25°C (Ω)	最大稳态电流 @25°C (A)	最大稳态电流下的残余电阻 @25°C (Ω)	B值 (K)，±10%	热时间常数 (s)	热耗散系数 (mW/°C)	工作温度范围 (°C)
SMDNTC3225N1R505**	1.5	5	0.065	2600	<43	>13	-40°C～175°C
SMDNTC3225N02005**	2	5	0.085	2600	<43	>13	-40°C～175°C
SMDNTC3225N2R505**	2.5	5	0.095	2600	<43	>13	-40°C～175°C
SMDNTC3225N03005**	3	5	0.100	2600	<43	>13	-40°C～175°C
SMDNTC3225N04004**	4	4	0.150	2600	<44	>13	-40°C～175°C
SMDNTC3225N05004**	5	4	0.156	2800	<45	>13	-40°C～175°C
SMDNTC3225N06003**	6	3	0.240	2800	<45	>13	-40°C～175°C
SMDNTC3225N6R803**	6.8	3	0.245	2800	<45	>13	-40°C～175°C
SMDNTC3225N07003**	7	3	0.2824	2800	<45	>13	-40°C～175°C
SMDNTC3225N08003**	8	3	0.255	2800	<47	>14	-40°C～175°C
SMDNTC3225N10003**	10	3	0.275	2800	<47	>14	-40°C～175°C
SMDNTC3225N12002**	12	2	0.462	2800	<48	>14	-40°C～175°C
SMDNTC3225N13002**	13	2	0.465	2800	<50	>14	-40°C～175°C
SMDNTC3225N15002**	15	2	0.468	2800	<50	>14	-40°C～175°C
SMDNTC3225N16002**	16	2	0.470	2800	<50	>14	-40°C～175°C
SMDNTC3225N18002**	18	2	0.495	3000	<52	>15	-40°C～175°C
SMDNTC3225N20002**	20	2	0.512	3000	<52	>15	-40°C～175°C
SMDNTC3225N22002**	22	2	0.563	3000	<52	>15	-40°C～175°C
SMDNTC3225N25002**	25	2	0.623	3000	<52	>15	-40°C～175°C
SMDNTC3225N300S5**	30	1.5	0.667	3000	<52	>15	-40°C～175°C
SMDNTC3225N330S5**	33	1.5	0.734	3000	<52	>15	-40°C～175°C
SMDNTC3225N470S5**	47	1.5	1.002	3000	<52	>15	-40°C～175°C
SMDNTC3225N500S5**	50	1.5	1.021	3000	<52	>15	-40°C～175°C
SMDNTC3225N600S5**	60	1.5	1.215	3000	<52	>15	-40°C～175°C
SMDNTC3225N800S2**	80	1.2	1.656	3200	<52	>15	-40°C～175°C
SMDNTC3225N101S1**	100	1.1	2.053	3200	<50	>15	-40°C～175°C
SMDNTC3225N121S1**	120	1.1	2.253	3200	<50	>15	-40°C～175°C
SMDNTC3225N20101**	200	1	4.121	3200	<50	>13	-40°C～175°C

按原报道图片逐格转录，保留原表型号、数值与有效位数；当前选型应另核对应规格书。

3225系列阻值覆盖1.5~200Ω，工作温度范围-40~175℃。总体来看，松田电子SMD系列NTC具备丰富的型号选择，可满足厂商的多元化设计需求。

松田贴片NTC — 原文图 7 — 图 7 · 松田贴片NTC。图片来源：充电头网。图片来源

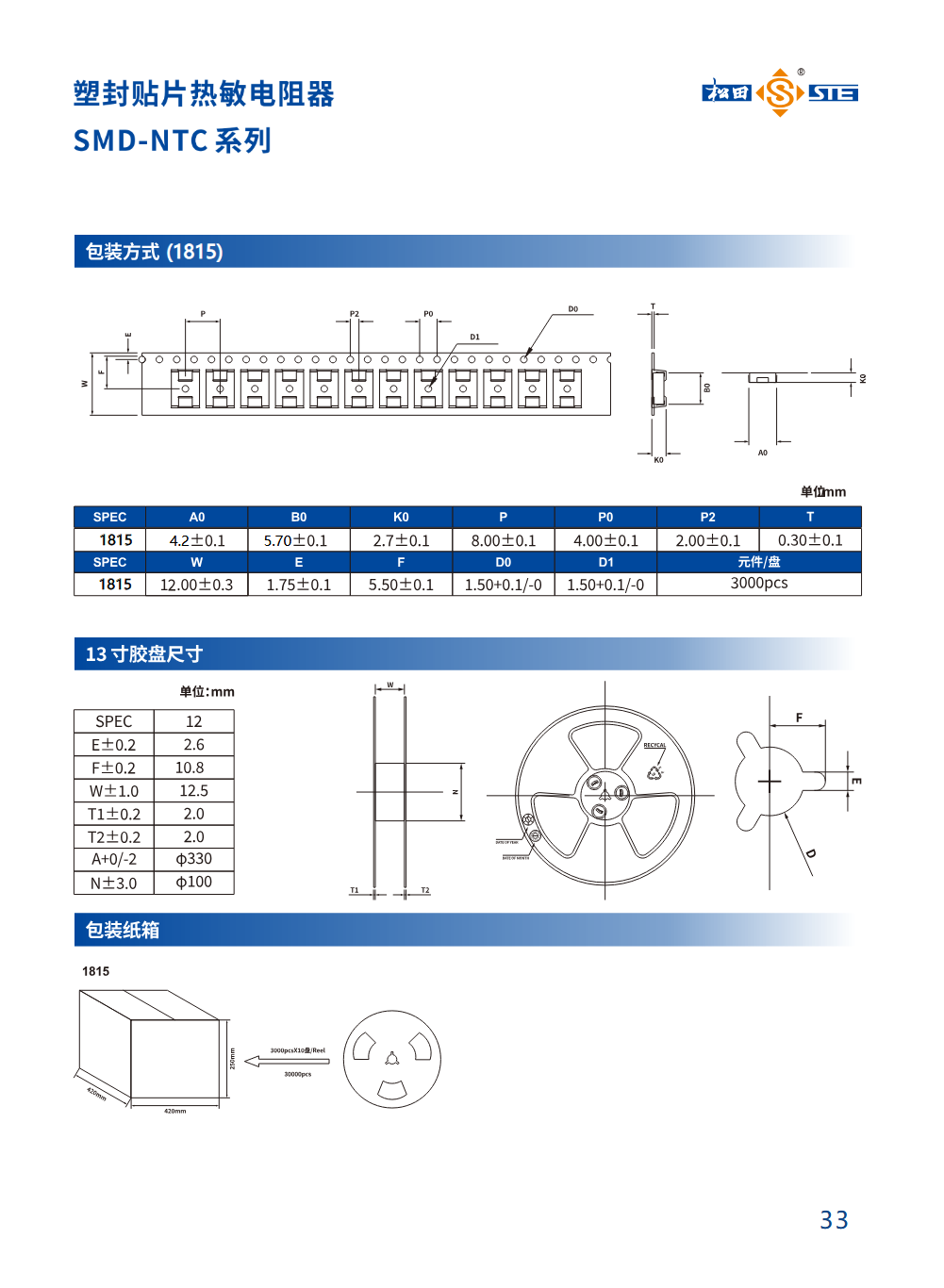

1815：13寸胶盘尺寸，规格12
符号	尺寸 (mm)
E±0.2	2.6
F±0.2	10.8
W±1.0	12.5
T1±0.2	2.0
T2±0.2	2.0
A+0/-2	φ330
N±3.0	φ100

松田贴片NTC采用卷盘编带包装，编带包装采用标准卷盘形式，适用于自动化生产，卷盘尺寸符合行业标准，并针对1815、2522和3225规格分别提供13寸、13寸和15寸胶盘，内部结构设计便于大批量元件的存储与自动上料，并通过纸箱包装提供额外保护。其中1815规格每盘可容纳3000个器件。

松田贴片NTC — 原文图 8 — 图 8 · 松田贴片NTC。图片来源：充电头网。图片来源

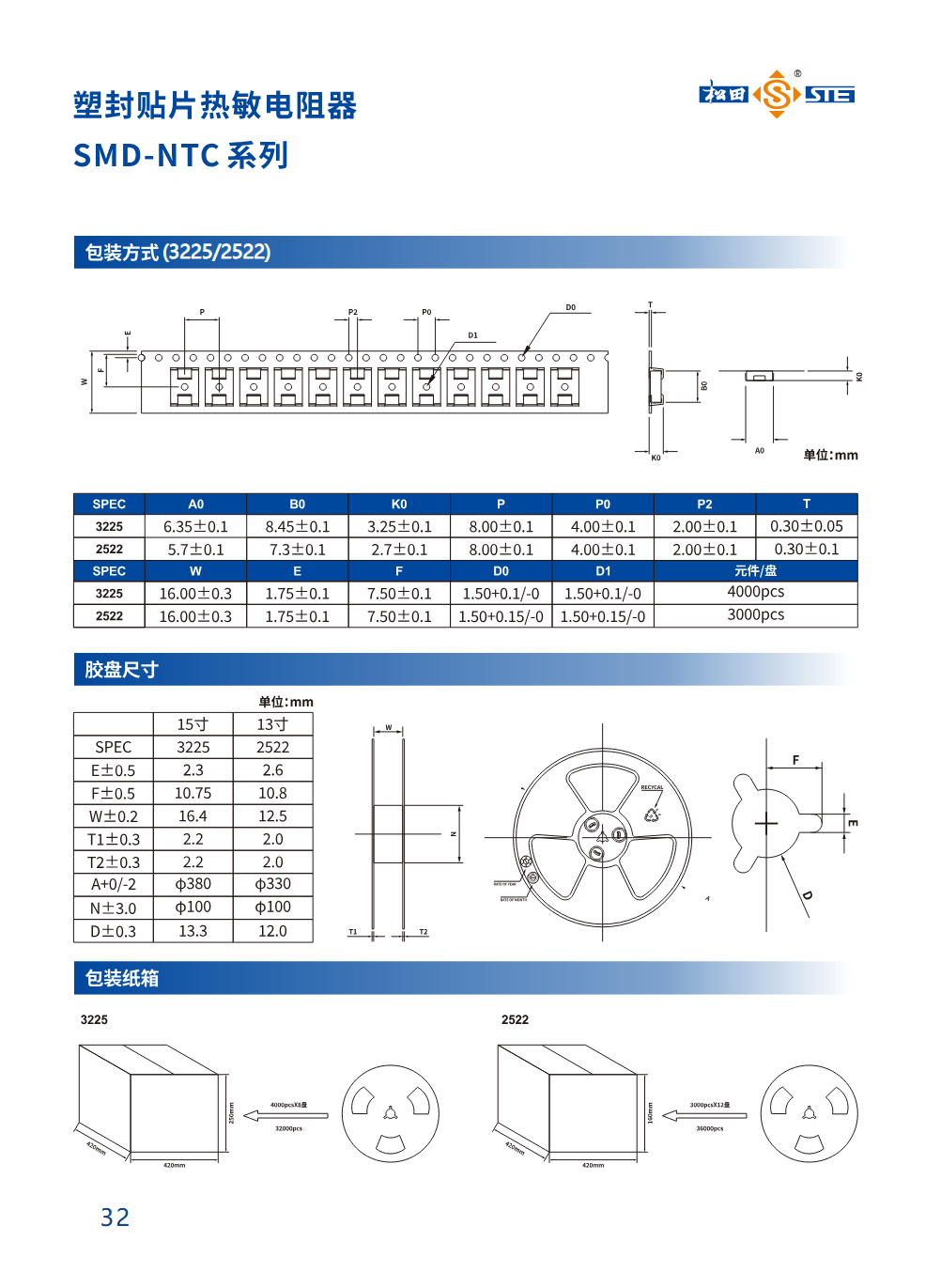

编带包装尺寸（槽与步距，mm）
规格	A0	B0	K0	P	P0	P2	T
3225	6.35±0.1	8.45±0.1	3.25±0.1	8.00±0.1	4.00±0.1	2.00±0.1	0.30±0.05
2522	5.7±0.1	7.3±0.1	2.7±0.1	8.00±0.1	4.00±0.1	2.00±0.1	0.30±0.1

编带包装尺寸（带宽与孔，mm）
规格	W	E	F	D0	D1	元件/盘
3225	16.00±0.3	1.75±0.1	7.50±0.1	1.50+0.1/-0	1.50+0.1/-0	4000 pcs
2522	16.00±0.3	1.75±0.1	7.50±0.1	1.50+0.15/-0	1.50+0.15/-0	3000 pcs

3225/2522胶盘尺寸（mm）
符号/公差	3225，15寸	2522，13寸
E±0.5	2.3	2.6
F±0.5	10.75	10.8
W±0.2	16.4	12.5
T1±0.3	2.2	2.0
T2±0.3	2.2	2.0
A+0/-2	φ380	φ330
N±3.0	φ100	φ100
D±0.3	13.3	12.0

照录原图：2522编带W为16.00±0.3 mm，而胶盘W为12.5±0.2 mm，两者不一致，使用前须向制造商确认。

而2522规格每盘同样可容纳3000个器件，3225规格每盘则可容纳4000个器件，上述松田SMD NTC支持自动化生产，适用于表面贴装自动焊接，提升生产效率与一致性。

充电头网总结

松田电子推出的SMD贴片NTC热敏电阻，以优越的性能和创新的设计，为现代电子设备的电路保护提供了高效、低占用空间的浪涌保护解决方案，助力降低产品厚度。同时，凭借小巧尺寸、快速响应、稳定性能及强大浪涌抑制能力，完美适配多种PD快充应用场景，是追求轻薄、高功率密度快充设计的理想选择。
