松田电子扩充高压大容量 DC-Link 电容器系列
STE NEWS

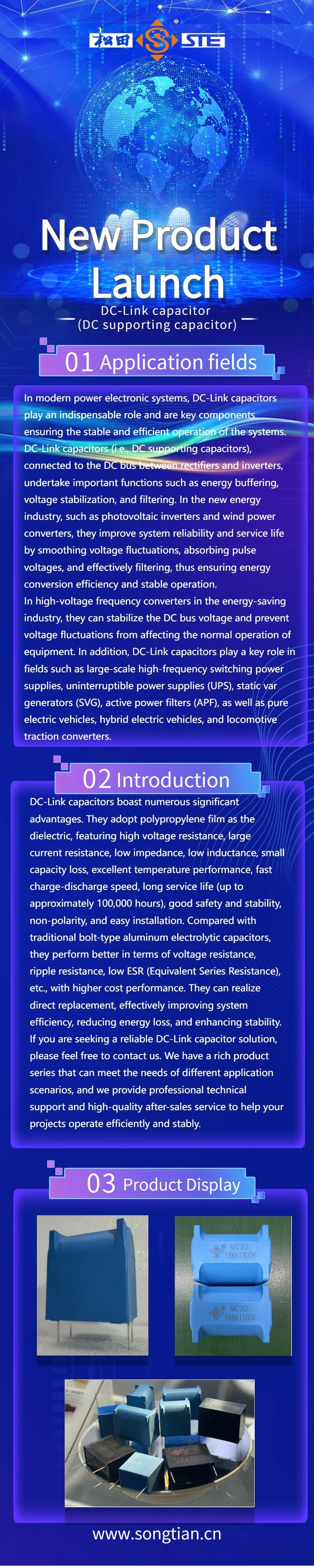

松田电子推出用于高压、大容量能量转换的 DC-Link 电容器系列。
应用包括光伏逆变器、风电变流器、高压变频器、不间断电源（UPS）、静止无功发生器（SVG）和有源电力滤波器（APF）。
松田 DC-Link 直流支撑电容器采用聚丙烯薄膜介质，用于整流器与逆变器之间的直流母线，承担能量缓冲、母线电压稳定和滤波功能。
在能量转换电路中的作用
整流和开关变换会在直流母线上产生电压波动与纹波电流。DC-Link 电容器在母线侧储存和释放能量，配合电路设计减小电压波动，为逆变级提供支撑。
| 设备 | 电路用途 |
|---|---|
| 光伏逆变器、风电变流器 | 直流母线支撑与滤波 |
| 高压变频器、UPS | 能量缓冲与母线电压稳定 |
| SVG、APF | 电力变换中的直流支撑 |
选型从母线条件开始
- 确认直流母线电压及瞬态电压，按温度条件核对降额要求。
- 根据允许的电压波动和能量需求选择容量。
- 核对纹波电流、开关频率、等效串联电阻和散热条件。
- 按布板空间确认外形、引线间距和安装方式。
薄膜电容与铝电解电容的参数和结构不同。更换方案需要重新核对容量、纹波、热环境和系统性能，不能仅按额定电压或容量判断可直接替换。
查看 MC3D DC-Link 系列，按母线电压和纹波条件讨论选型。
